Как сделать картофельную пушку своими руками – собираем картофелепушку из канализационных труб
Строим пневматическую картофельную пушку своими руками для изучения основ баллистики. Тяжелый неуплотненный снаряд-установка из канализационных труб запускает на расстояние более 100 метров. Картофельный снаряд летит гораздо дальше.
Шаг 1: Материалы
Материалы, необходимые для постройки воздушной пушки:
- Напильник.
- ПВХ-труба Дн40 и длиной 560 мм.
- Переходник ПВХ Дн40 – наружная резьба Ду40.
- Грунтовка для ПВХ-труб.
- Клей для ПВХ-труб.
- Тефлоновая трубопроводная лента.
- Переходник ПВХ Дн40 – внутренняя резьба Ду40.
- Два переходника ПВХ Дн40 – внутренняя резьба Ду20.
- Электродрель с набором сверл.
- Один ремонтный воздушный клапан для накачки шин.
- Две ПВХ-заглушки на трубу Дн75.
- Гаечный ключ.
- Две ПВХ-трубы Дн75 и длиной 230 мм каждая.
- ПВХ-тройник 75*40*75 мм.
- Два стальных ниппеля Ду20.
- Шаровой кран Ду20.
- Деревянный черенок длиной около 1 метра и диаметром 25 мм.
- Автомобильный насос для накачки шин.
Выше вы можете видеть схему как сделать пушку своими руками.
ВНИМАНИЕ! Не используйте в своем проекте трубы, изготовленные методом экструзии. Они имеют низкую механическую прочность и не предназначены для сжатого воздуха, поэтому могут лопнуть в любой момент с разлетом осколков. Используйте только качественные поливинилхлоридные трубы!
Шаг 2: Конструкция
Конструкция пусковой установки (см. схему) собирается следующим образом.
- Приклейте к трубе ПВХ длиной 560 мм переходник ПВХ Дн40 – Ду40 с наружной резьбой.
- Приклейте клеем для ПВХ-труб переходник ПВХ Дн40 – Ду40 с внутренней резьбой к переходнику ПВХ Дн40 – Ду20 с внутренней резьбой. Дайте клею затвердеть.
- Прикрутите две получившиеся детали друг к другу с помощью резьбы Ду40.
- Просверлите в одной заглушке для трубы Дн75 отверстие диаметром, равным диаметру воздушного клапана для шин. Вставьте воздушный клапан в отверстие заглушки.
- Приклейте обе заглушки к одному из концов каждой из двух ПВХ-труб Дн75.
- Приклейте трубы Дн75 к тройнику.
- Второй переходник Дн40 – Ду20 с внутренней резьбой приклейте к центральному выводу тройника.
- Намотайте тефлоновую ленту на резьбу двух стальных ниппелей Ду20.
- Вкрутите стальные ниппели с двух сторон шарового крана.
- Вкрутите кран в резьбу Ду20 на стволе.
- Теперь вкрутите ствол в резьбу Ду20 в тройнике камеры давления.
- Оставьте конструкцию на ночь для отверждения клея.
Шаг 3: Техника безопасности
Перед использованием картофелепушки, проведем пневматические испытания на герметичность. Закройте шаровой кран и накачайте в резервуар воздух до давления 0,07 МПа. Обмыльте всю конструкцию мыльной водой. Если появляются пузырьки, то соединения не герметичны и их нужно переделать. Если утечки отсутствуют, повторите предыдущие действия, но уже с давлением 0,2 МПа. Когда закончите испытания, отведите ствол в безопасное направление и сбросьте давление.
Шаг 4: Стреляем!
Для меткой стрельбы из пушки, нужны некоторые познания в баллистике. Будьте осторожны во время стрельбы, не цельтесь в людей и животных! Убедитесь, что вся конструкция надежно закреплена. Проверяйте крепления после каждого выстрела. Не создавайте давление в камере свыше 0,2 МПа. Пользуйтесь защитными наушниками и очками. Удалите посторонних с линии огня на 200 метров, и вокруг пушки на 25 метров.
Снаряды:
Можете использовать заполненные глиной шарики от пинг-понга, но лучше стрелять картофелем, так как он герметично входит в ствол пушки. Картофель летит на большее расстояние. Не стреляйте острыми, взрывчатыми, хрупкими и живыми снарядами: вы можете получить травмы сами или травмировать кого-либо.
Читайте так же: Строение маточных труб гистология
Помните:
Угол в 45 градусов дает наилучшие результаты при стрельбе. Данная пушка стреляет очень кучно и точно. Снаряды ложатся не далее 1,5 метра друг от друга. Посоревнуйтесь с друзьями, кто ближе попадет к цели! Эта пушка доставит вам массу удовольствия, но она также может быть очень опасной. Думайте, прежде что-либо делать!
Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.
Как заставить подростков собирать картошку на даче? Делаем картофельную пушку!
Уж небо осенью дышало, картошка на поле лежала.
Картофельная пора, очей очарованье, а для кого-то может быть унылым и разочарованьем.
Так было у нас — впервые посадив картошку, мы накормили ей только проволочника. Уже потом, опытные картофелеводы подсказали — чтобы картошка давала хороший урожай, на одном месте её надо сажать несколько лет. За эти годы проволочник возненавидит её и уйдет.
Но я не хотел несколько лет кормить проволочника, и по-этому решил завязать с картошкой. Тем более, что на соседских огородах она росла в изобилии и каждый год соседи звали меня помогать её собирать в обмен на столько мешков, сколько я смогу увезти в машине.
Картошку после копки в деревне собирают всем миром, так как это надо сделать быстро — она боится и солнечного света, и дождя. И вот, в очередной раз придя на помощь, я стою перед бескрайним полем:
И слышу стенания соседских подростков, которых выгнали в поле на помощь взрослым. Это понятно, нет ничего скучнее, чем собирать картошку — смотришь в небо своей пятой точкой, выковыриваешь из земли клубни и складываешь их в мешки, которые затем на тачке отвозишь в конец поля.
Для подростков нужен стимул. Но они поголовно уткнулись в свои телефоны. А если в руках телефон, то найти его (стимул) очень сложно. И я вспомнил о такой вещи, как картофельная пушка. Сказав им, что для неё нужны снаряды, а снарядами для этого орудия является картофель, я отправился домой заниматься её сборкой, а они, в предвкушении развлечений, положив свои телефоны в карманы, наконец-то занялись делом, прекратив картофельный саботаж и начали работать с удвоенной силой.
Идея этой пушки не нова, для её изготовления необходимы всего несколько вещей:
1. Канализационная труба диаметром 50 мм и длинной около метра.
Как стыковать комплектующие видно на фотографии:

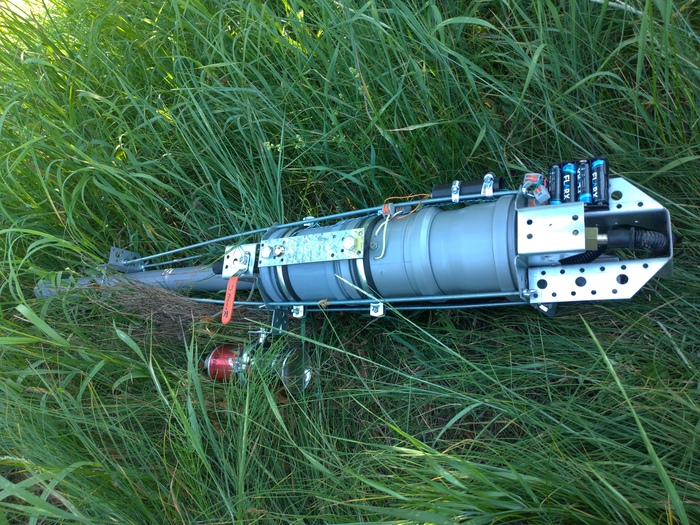

Картофельная пушка «Ярость Батьки»
и решил рассказать о своей поделке:
Скучными зимними вечерами собрал сей девайс из канализационных труб и различного крепежа из строительного магазина.
Выстрел производится следующим образом:
Вбиваем картошку в ствол, проталкиваем её шомполом до ограничителя, открываем шаровый кран подачи газа из баллона, запускается немного газа и закрываем кран, целимся, жмём на кнопку приводя в действие самодельный разрядник установленный внутри камеры сгорания и подключенный к преобразователю от шокера заказанному на али, искра поджигает смесь и картоха пошла! Затем насосом подключенным через обратный клапан прокачиваем камеру сгорания для удаления угарного газа и бульбомёт готов к следующему выстрелу.
На кусок трубы играющий роль камеры сгорания надеты три пластиковых хомута для снижения риска разрыва пушки.
Теперь парочка видео с выстрелами (там присутствует мат, тупизна и пьяные не нужные советы)
Для увеличения дальности стрельбы на ствол надевается удлинитель из 50й трубы, к сожалению не нашёл видео выстрела с длинным стволом.
К сожалению не могу найти больше видео, хотя они точно где то есть.
Если кто захочет повторить, то вот несколько мыслей пришедших «опосля»:
1. Лучше использовать электрический компрессор для матраса и небольшой аккумулятор для продувки системы, тк качание насоса утомляет.
Читайте так же: Огневой подогреватель для труб
2. Можно использовать 160й диаметр трубы с переходом загибом на 110й диаметр а затем на 50й и если эту конструкцию не разорвёт у вас в руках, то вы сможете засевать картофелем соседние поля не выходя из дома.
3. С помощью муфты на 50мм можно организовать зарядку не через ствол, а как бы как у помпового ружья что позволит отказаться от шомпола.
Сайт про изобретения своими руками
МозгоЧины
Сайт про изобретения своими руками
М$ — Апгрейд картофель-пушки своими руками
М$ — Апгрейд картофель-пушки своими руками
Наверно мало кто не знает что такое картофель пушка :
Картофельная пушка (англ. «potato cannon», «spud cannon», «spudzooka» ) дульнозарядное орудие приводимое в действие сжатым воздухом, или за счёт энергии образующейся при воспламенении смеси горючего газа и воздуха для придания снарядам высокой скорости. Предназначена, в основном, для развлекательной стрельбы кусками картофеля или другими предметами.
Внимание .
Даный девайс очень опасен , если использовать его не по назначению. Никогда не стреляйте по живым мишенях, да и вообще пользуйтесь здравым смыслом. Никто кроме вас не несет ответственности за ваши же действия .
На просторах интернета есть очень много информации на тему картофель пушки . Также есть много описаний как ее сделать (от карманной до огромной). Но, практически у всех них отсутсвует система дозировки горючего, что отражается на ее мощности, или появляется ненадежность в работе. Идей как сделать простую, но эффективную систему подачи топлива было не много , но среди них оказалась одна, которая подошла по всем параметрам. После проверок на маломасштабной модели, а затем и на основной пушке она показала хорошие результаты. И так, представляю вашему вниманию основную деталь моего апгрейда:
Возможно кто-то из вас догадался, что это. Если нет, то сия деталька от газовой турбозажигалки (только без керамической трубочки) :
Она смешивает топливо с воздухом , которое потом сгорает красивым синим пламенем 🙂 Другими словами топливо, проходя через маленькое отверстие, захватывает за собой воздух, образуя правильную топливо-воздушную смесь . Потому нам она нам подходит . По идее должна подойти любая газовая горелка с таким принципом работы (в зависимости от масштаба вашей пушки). Я выбрал смесители из турбозажигалок потому , что это самый дешевый и доступный вариант.
Моя пушка из канализационных труб ø30 и 50 мм.
Сделано не очень аккуратно , но зато все отлично работает 🙂 Я использовал два смесителя от зажигалок (два вполне хватило, камера сгорания полностью заполняется за 7-8 секунд ) .
- в смеситель не должна попадать жидкость (сжиженый газ в жидком виде), иначе он перестанет нормально функционировать (пропорция уже будет не та)
- нужно смотреть , чтобы воздухозаборные отверстия смесителя не засорились пылью и прочим мусором.
Маломасштабная модель (из усиленной картонной трубки от пищевой пленки, зажигалки и куска трубки от капельницы; снаряд — картонная пробка, дальность действия ≈ 10 метров)
Плюсы данной системы :
- повышается мощность и надежность пушки
- пьезоелемент стал работать с первого раза
- нет необходимости проветривать камеру сгорания после каждого выстрела
Минусы :
- подавать газо-воздушную смесь надо перед установкой снаряда , что не очень безопасно (решается доработкой — проделать небольшое отверстие в стволе около камеры сгорания, немного упадет мощность, но что только не сделаешь ради безопасности)
- использовать надо только тот газ , с которым работала газовая горелка
P.S. Нормальных полномасштабных тестов дальности полета снаряда большой картофель-пушки я не проводил, но правильная смесь топлива и воздуха — 100% залог успеха . Как только проведу испытания — отпишу в комментариях .
Если у вас есть предложения, вопросы по поводу этой системы или самой картофель-пушки — пишите в комментариях или мне в личку .
