Производим и поставляем конструкцию ложементов для транспортировки и хранения стальных труб. Данная конструкция предназначена для исключения контакта между наружными поверхностями стальных труб, труб с наружным полимерным покрытием (или любым другим наружным покрытием), при их перемещении, упаковке, складировании, хранении и транспортировки различными видами транспорта. Конструкция ложементов обеспечивает сохранность покрытия трубной продукции, а также сохранность нанесенной маркировки.
Вес условной «кассеты» 18тн. отвечает требованиям грузоподъемности а/транспорта.
Если есть необходимость складирования и погрузки кассеты на кассету, то потребуется стартовые элементы верхней части заменить на промежуточные.
Предлагаемая схема упаковки трубы в «кассету» основана на использовании стартовых ложементов в количестве 8 штук и промежуточных ложементов в количестве 8 штук. Полимерные ложементы в заводских условиях смонтированы на металлических трубах сечением 60*60*2,5мм. посредством болтовых соединений. На металлических трубах имеются проушины, через которые посредством шпилек М27 происходит фиксация пачки.
В комплект упаковки 1 «кассеты» входит:
— стартовый ложемент — 8 штук;
— промежуточный ложемент — 8 штук;
— стяжная шпилька в комплекте с метизами — 8 комплектов.
Кассеты для длинномерного металлопроката
Стандартное оборудование для склада длинномеров — кассеты для хранения и транспортировки длинномерного металлопроката, пруткового материала и труб длинной до 6400 мм.
Системные или стандартные поддоны — кассеты для длинномерных грузов служат для транспортировки и хранения профильного металлопроката и труб автоматизированной системы хранения длинномерного и сортового проката. Они подходят для всех размеров длинномерного металла длинной до 6400 мм, имеют различную нагрузку и высоту кассеты.
Для разделения кассеты на видимые зоны хранения используются съемные разделители — быстросъемные металлические стержни, которые удерживают отдельные прутки, профиль, трубы или сортовой прокат в фиксированном положении.
Эффективное хранение длинномерного проката
Системные кассеты для длинномеров компании STOPA позволяют быстро и безопасно производить загрузку и выгрузку, транспортировку, хранение профильного металла, длинномерной оснастки, нестандартных и негабаритных грузов между отдельными станциями на автоматизированном складе профильного металлопроката STOPA.
Пример использования кассет на складе длинномерных грузов
«Компания инноваций и технологий» предлагает комплексное решение для автоматических складов листового и профильного металлопроката. Остались вопросы? Опытные специалисты «Компании инноваций и технологий» помогут сделать выбор в пользу автоматизированных систем хранения ШТОПА. Они ответят на все возникшие вопросы и расскажут об выгодных возможностях представленных складских решений.
Автоматизированные склады листового металла
Популярные товары

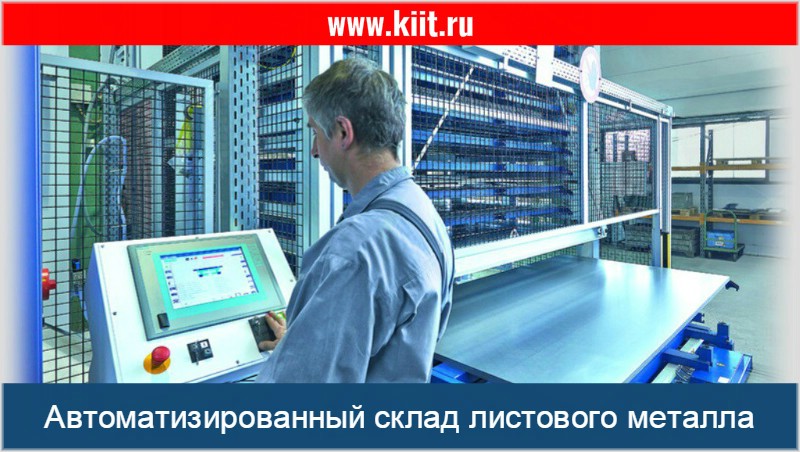

Автоматизированные склады — хранение листового металла
Сегодня хранение листового металла это гораздо больше, чем просто транспортировка и обработка пакетов металлических листов.
Автоматическое хранение металлопроката: основные особенности
Современная обработка листового металла немыслима без динамичного хранения, складирования и транспортировки листового металла, особенно без непрерывной загрузки и разгрузки производственных машин во время работы. В целом наибольший потенциал для повышения производительности заключен не в металлообрабатывающих станках, а в автоматизированных складах – автоматических системах хранения листового металла.
Автоматические склады профильного и листового проката
Сегодня современный автоматизированный склад металлопроката это логистический центр. С каждым днем автоматические системы хранения листового металла и связанный с ними постоянный и надежный поток материалов на производстве приобретают все большее значение, так как дорогостоящие металлообрабатывающие станки и установки должный работать круглосуточно, чтобы производство было выгодным.
Склады профильного металлопроката и труб
Автоматическое хранение профильного металлопроката
Автоматизированные склады длинномерного металла – это современные эффективные автоматические системы хранения профильного и пруткового металлопроката, длинномерных грузов на складе и производстве, позволяющие при необходимости быстро и безопасно доставить необходимый профильный металл в зону обработки, загрузки или выгрузки. Всем известно — металл, весьма опасная штука, тонкий по своему, толстый по своему. Вопрос техники безопасности стоит на 1 месте.
Читайте так же: Трубы пластиковые для водосточной системы
От простого к сложному
Автоматизированные системы хранения STOPA предназначены для безопасного и надежного хранения длинномерных ТМЦ: профильного и пруткового металлопроката, труб, швеллера, металлических заготовок, оснастки, различного спецпрофиля.
В зависимости от производственных задач предлагаем различные складские решения: автоматические склады в виде башенной системы хранения (одна или две башни колоны, стойки), производственные линии и полностью автоматические склады хранения профильного пруткового металлопроката.
Эффективное оборудование для автоматизации склада длинномеров
Совместно с вашими специалистами и производственными задачами разрабатываем и внедряем проект склада под ключ, включая сопутствующее необходимое технологическое оборудование и технику: станции загрузки и выгрузки, автоматические штабелеры, передаточные тележки, зоны обработки профиля, кассеты хранения, вакуумные устройства, защитные ограждения, грузозахватные устройства и механизмы для длинномеров.
Полная автоматизация — 100% эффективность
Для больших предприятий рекомендуем полностью автоматизированные производственные линии STOPA хранения длинномерного металла, интегрированные в производство, которые обеспечивают полностью автоматический процесс хранения и выдачи профильного и пруткового металлопроката без участия человека. Автоматизированные склады профильного материала STOPA доступны как с системой управления товарными запасами, так и с интерфейсом для инновационных SAP ERP систем.
Видео пример работы автоматизированного склада профильного металлопроката
устройство для пакетирования и транспортировки труб
| Классы МПК: | B65D85/20 для жестких изделий, имеющих форму прутков или трубчатую форму |
| Автор(ы): | Гайдбеков Джанхуват Гайдбекович (RU) |
| Патентообладатель(и): | КОМПАНИЯ «ЛУКОЙЛ ШЕЛЬФ Лтд» (VG) |
| Приоритеты: |
Изобретение относится к средствам хранения и транспортировки труб и касается устройства для пакетирования и транспортировки труб, содержащего кассету, включающую жестко соединенные основание и боковые стенки, причем боковые стенки имеют возможность соединения с прижимной балкой средствами фиксации, а основание, боковые стенки и прижимная балка кассеты выполнены из швеллера. Причем прижимная балка выполнена из швеллера большего размера, чем основание и боковые стенки, для обеспечения возможности установки одного устройства на другое, в кассете расположены один над другим ложементы с вырезами для труб. Полки швеллеров внутренней поверхности боковых стенок выполнены с возможностью охвата концов ложементов. Техническим результатом при использовании изобретения является повышение эксплуатационных характеристик устройства, а также снижение расходов при хранении труб за счет экономии складских помещений, т.к. можно устанавливать одно устройство на другое без деформации нижележащих труб, т.к. нагрузка воспринимается только кассетами. 2 з.п. ф-лы, 4 ил.
Формула изобретения
1. Устройство для пакетирования и транспортировки труб, содержащее кассету, включающую жестко соединенные основание и боковые стенки, причем боковые стенки имеют возможность соединения с прижимной балкой средствами фиксации, отличающееся тем, что основание, боковые стенки и прижимная балка кассеты выполнены из швеллера, причем прижимная балка выполнена из швеллера большего размера, чем основание и боковые стенки, для обеспечения возможности установки одного устройства на другое, в кассете расположены один над другим ложементы с вырезами для труб, а полки швеллеров внутренней поверхности боковых стенок выполнены с возможностью охвата концов ложементов.
2. Устройство по п.1, отличающееся тем, что в промежуточных ложементах вырезы выполнены с двух сторон, а на крайних — с одной стороны.
3. Устройство по любому из пп.1 и 2, отличающееся тем, что каждое средство фиксации выполнено в виде закрепленной на боковой стенке втулки и жестко закрепленного на прижимной балке винта, фиксируемого во втулке гайкой.
Описание изобретения к патенту
,Изобретение относится к средствам хранения и транспортировки труб, предназначенных для нефтедобывающей промышленности.
Известно устройство для пакетирования и транспортировки труб, содержащее располагаемые друг над другом ложементы с вырезами для труб, кассету, включающую основание и прижимную балку, средства фиксации (см. патент US №6119861, 2000 г.).
Недостатком данного устройства для пакетирования и транспортировки труб является невозможность штабелирования кассет.
Наиболее близким к предлагаемому изобретению по совокупности существенных признаков является устройство для пакетирования и транспортировки труб, содержащее кассету, включающую жестко соединенные основание и боковые стенки, причем боковые стенки имеют возможность соединения с прижимной балкой средствами фиксации (см. патент DE №4218176 А1, В65D 6/00, 09.06.93.).
Недостатком этого устройства для пакетирования и транспортировки труб является его низкая жесткость, а также невозможность штабелирования кассет.
Техническим результатом при использовании изобретения является повышение эксплуатационных характеристик устройства, а также снижение расходов при хранении труб за счет экономии складских помещений, т.к. можно устанавливать одно устройство на другое без деформации нижележащих труб, т.к. нагрузка воспринимается только кассетами.
Указанный результат достигается тем, что в устройстве для пакетирования и транспортировки труб, содержащем кассету, включающую жестко соединенные основание и боковые стенки, боковые стенки имеют возможность соединения с прижимной балкой средствами фиксации, а основание, боковые стенки и прижимная балка кассеты выполнены из швеллера, причем прижимная балка выполнена из швеллера большего размера, чем основание и боковые стенки для обеспечения возможности установки одного устройства на другое, в кассете расположены один над другим ложементы с вырезами для труб, а полки швеллеров внутренней поверхности боковых стенок выполнены с возможностью охвата концов ложементов.
В промежуточных ложементах вырезы выполнены с двух сторон, а на крайних — с одной стороны.
Каждое средство фиксации может быть выполнено в виде закрепленной на боковой стенке втулки и жестко закрепленного на прижимной балке винта, фиксируемого во втулке гайкой.
Сущность изобретения поясняется чертежами.
На фиг.1 изображено устройства для пакетирования и транспортировки труб, общий вид;
на фиг.2 изображена кассета;
на фиг.3 изображено устройство с трубами при подъеме;
на фиг.4 изображены два устройства в штабеле.
Устройство содержит ложементы 1 и кассету, включающую основание 2, боковые стенки 3, жестко связанные с основанием 2, и прижимную балку 4, выполненную в виде крышки.
Ложементы 1 выполнены из мягкого прочного материала, например дерева, и в зависимости от места расположения в кассете делятся на верхний, промежуточные и нижний. На ложементах 1 выполнены вырезы 5 для размещения в них пакетируемых труб 6, причем на верхнем и нижнем ложементах вырезы 5 выполнены с одной стороны, а на промежуточных — с двух сторон. Количество вырезов 5 на ложементах 1, а также количество последних зависит от диаметра пакетируемых труб 6, при этом в зависимости от размера пакетируемых и транспортируемых труб 6 вырезы 5 имеют радиус «R» и высоту «h». Вырезы 5 выполнены на равном расстоянии друг от друга и для обеспечения более плотного прижатия труб 6 радиус «R» всегда больше высоты «h» выреза 5.
Кассета выполнена из швеллера, причем прижимная балка 4 выполнена из швеллера большего размера, чем размеры швеллеров основания 2 и боковых стенок 3. Такое выполнение позволяет при штабелировании ставить одно устройство на другое и тем самым уменьшать размеры площадей для хранения труб и увеличить объемы перевозок. Кроме того, полки швеллеров внутренней поверхности боковых стенок 3 выполнены с возможностью охвата концов ложементов 1.
На боковых наружных стенках 3 кассеты жестко закреплены проушины 7 для строповки.
Боковые стенки 3 выполнены с возможностью соединения с прижимной балкой 4 посредством средств фиксации, каждое из которых представляет собой закрепленную на боковой стенке 3 втулку 8 и жестко закрепленный на прижимной балке 4 винт 9, фиксируемый во втулке 8 гайкой 10.
При пакетировании труб 6 используют две кассеты и располагают их на равном расстоянии от концов пакетируемых труб, что позволяет выдержать центр тяжести при строповке.
Устройство работает следующим образом.
Устанавливают две кассеты без прижимных балок 4. На основании 2 устанавливают нижние ложементы, в вырезы 5 которых размещают складируемые или транспортируемые трубы 6, затем устанавливают промежуточные ложементы с несколькими рядами труб 6 в зависимости от диаметра труб и грузоподъемности подъемных механизмов, на последний ряд труб 6 укладывают верхний ложемент. Вследствие того, что радиус «R» всегда больше высоты «h» выреза 5 между ложементами образуется зазор, обеспечивающий более крепкое прижатие труб 6 для создания прочного пакета изделий. Сверху весь пакет труб в кассетах зажимают прижимными балками 4 посредством винтов 9 и гаек 10 через втулки 8.
Выгрузку изделий из устройства производят в обратном порядке.
