Терраса к дому из металла: как сделать своими руками из профильной трубы

Пристройка террасы к частному дому не только увеличивает площадь помещения, но и служит дополнительным украшением всей постройки. Именно на ней можно обустроить комфортную зону отдыха, сделать мастерскую, столовую или летнюю кухню.

Существует много разных материалов для самостоятельного строительства террасы к дому. В данной статье мы рассмотрим, как сооружается каркасная веранда к дому своими руками, какими преимуществами и недостатками будет обладать такая пристройка, как правильно сделать ее чертеж, выбрать материалы, залить фундамент, собрать каркас и многое другое.

Достоинства и недостатки веранды из профтрубы

Профтруба сама по себе отличается высокими техническими характеристиками. Она намного прочнее и надежнее по сравнению с брусом и другими пиломатериалами. К основным преимуществам строительства террасы к дому из металла конструкции стоит отнести:

долговечность постройки;
оперативные сроки сборки (при условии, что строитель умеет обращаться со сварочным аппаратом);
стойкость к негативным факторам;
возможность сделать пристройку любых форм, размеров и дизайнов;
доступную стоимость стройматериалов.

Что касается недостатков, то к ним стоит отнести:

необходимость раз в несколько лет обрабатывать металлопрофиль антикоррозийными составами;
чтобы сделать такую конструкцию, необходимо иметь небольшие навыки сварщика и сварочный аппарат.

Варианты чертежей

Чтобы сделать качественный и надежный каркас веранды из металлических труб, необходимо заранее начертить эскиз будущей постройки. На этом чертеже в обязательном порядке указывается:

месторасположение террасы (сбоку дома, у входной группы, отдельно от коттеджа);
точные размеры пристройки (высота, ширина);
тип фундамента и кровли;
используемые материалы;
наличие окон и дверей.

Внимание: наличие грамотно составленного плана – проекта на руках, поможет избежать распространенных ошибок во время строительства.

Начертить план проект можно своими руками. Это при условии, что вы разбираетесь в строительной сфере, и умеете делать правильный расчет всех элементов строительства.

А еще лучше, заказать чертеж в специализированной компании. Там квалифицированные строители и архитекторы с точностью до миллиметра просчитают размеры, помогут выбрать оптимальный дизайн постройки, гармонирующий с общим архитектурным стилем дома, и подберут для нее идеальные стройматериалы.

Выбор стройматериалов

В строительных магазинах предоставляется огромный выбор металлических труб, которые понадобятся для создания веранды. Чтобы соорудить действительно прочную и надежную металлоконструкцию необходимо купить:

профильные трубы. Их форма может быть квадратной, овальной или прямоугольной. Толщина стенок составляет 3 мм, а ширина профиля – 30 – 40 см. Данный материал является легким по весу, что значительно облегчает процесс строительства. К тому же, такой материал легко поддается обработке, так как он режется и сверлится любыми подручными инструментами. К основным преимуществам покупки профильной трубы стоит добавить: доступную стоимость, стойкость к деформации (даже при наличии больших механических нагрузок), возможность соорудить пристройку самостоятельно и без помощников. Благодаря небольшому весу материала, нет особой необходимости делать прочный и капитальный фундамент под пристройку;
металлические швеллера. Они могут быть изготовлены из стали или алюминия. Их длина варьируется до 12 м. Данный материал идеально подходит для обустройства ростверка при монтаже винтовых свай;
металлические уголки. Их толщина и длина может быть любой. Данный материал применяется при монтаже стропильной системы, для укладки фундамента и при усилении стоек конструкции;
оцинкованные облегченные профили. Изготавливаются из тонкой стали и отличаются большим ассортиментом типоразмеров. Длина материала составляет 12 м, толщина колеблется в пределах 0,5 – 4 мм. В качестве основного материала их использовать не рекомендуется. Зато они могут стать хорошим выбором при монтаже ограждений и стропильной системы.

Пошаговая инструкция как построить веранду из профильной трубы самостоятельно

Терраса из металла строится довольно легко своими руками. Для этого необходимо просто иметь четкую инструкцию по ее монтажу, грамотно составленный план – проект и необходимые материалы и инструменты.

Необходимые материалы, инструменты

Для строительства террасы из профильной трубы необходимы следующие материалы и инструменты:

сварочный аппарат;
молоток;
профильные трубы;
металлические швеллера;
уголки из металла;
диэлектрические перчатки;
спецодежда;
защитные очки.

Заливка фундамента

Так как веранда из металлопрофиля имеет небольшой вес, то сооружать для нее монолитный бетонный фундамент необходимости нет. Здесь вполне подойдет свайное или столбчатое основание, которое монтируется в следующей последовательности:

Участок подготавливается под постройку: с него убирается строительный мусор, выкорчевываются пни, грунт выравнивается и с него снимается верхний слой. Чтобы в дальнейшем здесь не росли сорняки, лучше обработать почву пестицидами.
Далее, согласно имеющемуся на руках чертежу, проводится разметка под строительство. По периметру постройки вбиваются деревянные колышки и между ними натягивается леска или веревка.
Под каждый столб выкапываются лунки глубиной не менее 1 м.
На дно ям укладывается подушка из песка и щебня, толщиной не менее 15 см.
После проводится армирование основания. Для этого достаточно воткнуть в грунт металлические стержни толщиной около 8 мм.
Далее выполняются гидроизоляционные работы. Столбы оборачиваются рубероидом или обрабатываются битумом.
Следующим этапом является бутовка зазоров между столбами. Для этого используется битый кирпич, щебень, камень, остатки арматуры или любой строительный мусор.
Заключительным этапом является заливка бетона.

Внимание: при укладке столбчатого фундамента на сыпучем грунте, вместо песчаной прослойки лучше сделать заливку горячим битумом.

Сборка каркаса

После того, как фундамент полностью высохнет (на это уйдет 3-4 недели), можно приступать к сборке каркаса. Идеальным вариантом считается строительство веранды из металлопрофиля пристроенной к дому габаритами: 4-5 м в длину и 2-3 м – в ширину.

Каркас террасы из металлопрофиля собирается в следующей последовательности:

На фундамент устанавливаются металлические уголки, которые привариваются к ростверку сваркой.
К ним привариваются профильные трубы, которые будут служить стойками будущего навеса.
Для усиления всей конструкции между стенами и пристройкой делаются крепления из металлических косынок.

Внимание: если терраса будет использоваться не только в летний период, металлический каркас потребуется обшить любыми листовыми материалами.

Верхняя обвязка

В качестве верхней обвязки выступает стропильная система, которая может быть выполнена в виде арки, дуги или любой другой формы. Для нее используется профильная труба небольшого сечения, которую следует приварить к несущим элементам пристройки.

Возведение стен

Для обшивки пристройки к дому необходимы следующие материалы:

листы ОСБ, ДВП, ДСП или влагостойкая фанера;
утеплитель. В данном случае подойдет минеральная вата, пенопласт, пенополистирол.;
клей или строительный степлер;
гидроизоляционная пленка;
деревянные доски толщиной 15 см;
мембрана;
саморезы.

Проводятся работы по обшивке каркаса следующим образом:

С помощью саморезов крепится доска, на которую в дальнейшем будет крепится лист ОСБ или фанера.
Далее на листовые материалы наносится клей и к нему прикладывается гидроизоляция.
Сверху монтируется мембрана, и к ней уже крепятся плиты из ДСП.
По углам пристройки крепятся металлические уголки.

Внимание: вместо дерева в качестве обшивки стен дачники часто используют поликарбонат, отличающийся высокими техническими характеристиками и доступной стоимостью.

Строительство веранды из профильной трубы

Веранда на участке создаёт уют и комфортные условия для хорошего отдыха. Создать такую конструкцию можно своими руками, что существенно экономит бюджет, а также позволяет воплотить в жизнь собственные идеи. Из этой статьи вы узнаете о видах металлических беседок, а также о том, как правильно построить эту металлоконструкцию из профтрубы, какие материалы использовать для кровли и как лучше задекорировать пристроенный металлокаркас.

Читайте так же: Труба круглая для забора размеры

Варианты металлических веранд из профильной трубы

Для строительства металлической веранды используют трубы с квадратным или прямоугольным сечением, в зависимости от планируемой нагрузки. Рекомендуется использовать квадратные трубы для опор будущей веранды, тогда как прямоугольные подойдут для ограждений, решёток и т. д.

Виды веранд различают, прежде всего, в зависимости от геометрической формы основания будущей конструкции.

Это может быть:

квадрат;
прямоугольник;
шести- и восьмиугольник;
круг.

Необходимо учитывать, что наиболее правильную форму, без проведения дополнительных измерений, можно получить при строительстве прямоугольной и квадратной веранды. Остальные виды конструкций требуют наличия определённых знаний и навыков для исполнения в надлежащем состоянии.

Если говорить о внешнем виде кровли, то здесь веранды могут быть двух видов:

с плоской крышей;
со скатной крышей.

Плоские крыши рекомендуется использовать для конструкций, которые можно периодически разобрать. На такое сооружение будет создаваться дополнительная нагрузка в виде снега и других осадков, что нежелательно допускать для сохранения веранды в хорошем состоянии на длительное время.

А вот скатные крыши — это идеальный вариант для капитальных сооружений. Веранды разделяются на виды в зависимости от срока службы: разборная или стационарная. Так, важно уточнить, что фундамент сооружают для стационарных конструкций.

Подготовка чертежа

Перед тем как приступить к сооружению веранды, необходимо подготовить и составить чертёж будущей конструкции. Важно определиться с формой и размерами строения, видом кровли, наличием фундамента и выбрать месторасположение будущей веранды, а также рассчитать количество необходимого материала. Рекомендуется составить эскиз и прорисовать его с разных сторон, учитывая все размеры и габариты.

Если планируется установка в будущем месте отдыха мангала или подобного объекта, важно учитывать это при разработке чертежа, ведь для этого может потребоваться дополнительный фундамент или правильно спроектированная вентиляция.

Необходимые материалы и инструменты

Ниже представлен перечень материалов, которые понадобятся, чтобы построить веранду с использованием профильной трубы:

профильные трубы разного сечения;
металлические уголки;
металлические швеллеры;
облегчённые оцинкованные профили;
железные косынки для усиления соединений конструктивных элементов;
металлочерепица, поликарбонат или любой другой вид отделки крыши;
крепёжные элементы;
бетон, песок и щебень для фундамента;
арматура;
рубероид для гидроизоляции;
материалы для настила пола, потолка, обшивки стен снаружи и внутри;
деревянные лаги;
керамзит;
герметик;
лак.

Следует рассмотреть основные материалы подробнее:

Профильные трубы

Стальные или алюминиевые швеллеры для опор. Длина одного элемента составляет до 12 м. Лёгкие по весу, поэтому каркас с ними способен смонтировать даже один человек.

Металлические уголки используются в сооружении стропильной системы, а также при укладке основания веранды и для дополнительного усиления опор сооружения. Различаются между собой по размерам граней, толщиной и длиной.

Оцинкованные профили из листовой стали разного размера. В качестве основного материала для построения каркаса террасы брать их не рекомендуется, поскольку при длительной эксплуатации они подвергаются деформации. Могут быть дополнением к ограждениям и стропильным системам.

Из инструментов необходим такой приблизительный набор: сварочный аппарат, дрель, шуруповёрт, паяльная лампа, молоток, лопата, строительный уровень, спецодежда и защитные очки, диэлектрические перчатки, ёмкости для бетона. Конечно, в процессе возведения может возникнуть потребность и в дополнительных инструментах и материалах, однако основные всё же перечислены.

Пошаговое строительство

Прежде чем пристраивать веранду, необходимо для начала заложить фундамент, затем собрать каркас, сделать верхнюю обвязку и возвести стены. После этого понадобится смонтировать кровлю и установить пол. Все эти процессы описаны ниже.

Закладка фундамента

Строение подобного типа обязательно нуждается в фундаменте, хоть и выполненном по облегчённому типу, при помощи столбов или свай.

Алгоритм закладки фундамента для возведения террасы выглядит следующим образом:

Для начала участок необходимо расчистить от всего лишнего, включая корни деревьев. Для купирования будущего роста корней площадку обрабатывают специальными химикатами.
Разровнять площадку путём снятия травяного покрова и верхнего уровня грунта.
Разметить территорию будущей веранды и места для фундамента. Используют при этом деревянные колышки и бечёвку. По количеству будущих опор необходимо установить отметины для ям под них. Всё это предварительно рассчитывается в проекте террасы. Уменьшать количество ям нельзя, как и вырывать котлованы исключительно под несущие опоры, поскольку в таком случае могут в дальнейшем возникнуть заломы, перекосы и деформация каркаса веранды.
Далее происходит выкапывание ям под опоры правильной глубины. Высоту следует рассчитать, исходя из высоты каждого слоя подушки амортизации, а также учитывать промерзание почвы.
Прутья арматуры сваривать аппаратом нельзя, поскольку они могут разрушиться из-за высокой температуры. Поэтому их просто втыкают в землю.
Поскольку опоры будут изготовлены из металла, то на них может быть оказано негативное воздействие грунтовых вод, в результате чего возникнет коррозия. Для того, чтобы избежать подобных негативных последствий, надо обернуть концы железобетонных опор рубероидом для гидроизоляции.
В образовавшиеся пустоты между столбами следует уложить строительный мусор и залить бетон. Далее нужно оставить фундамент сохнуть в течение месяца. И только затем вы можете приступить к возведению каркаса террасы.

Сборка каркаса

Сборка каркаса веранды происходит по такому алгоритму:

Поверх ростверка (в этой роли может выступать перфорированный швеллер с заранее просверленными отверстиями для арматуры) устанавливаются рамы из железных уголков, и соединяют их между собой с помощью сварочного аппарата. На этом этапе следует обратить особенное внимание, чтобы внутренние углы этих рам были направлены во внутреннюю часть будущей конструкции.
Далее следует этап приваривания к рамам профильных труб — они будут являться стойками навеса террасы. Количество будущих стоек выбирается, исходя из существующего проекта, а также учитывается нагрузка на кровельное покрытие.
Затем между стенами дома и верандой привариваются металлические косынки, которые призваны усилить конструктивные элементы.
Следующим этапом будет сооружение стропильной системы, которая может быть изготовлена в самой разнообразной форме, в зависимости от вида будущей крыши. Для возведения этой системы профильные трубы меньшего диаметра приваривают к несущим опорам. А чтобы придать более аккуратный внешний вид металлическим элементам, можно использовать паяльник.

Верхняя обвязка

Следующим этапом после сооружения каркаса для веранды будет монтаж верхней обвязки. Для этой цели используют металлический уголок, который приваривается на окончания опор в форме рамы. Чтобы вся конструкция выглядела более эстетично, шлак необходимо сразу же отбивать. Иногда делают обвязку и в центральной части металлического каркаса. Затем между верхней и средней обвязкой можно расположить кованые элементы декора, что придаст всему сооружению более благородный вид.

Возведение стен

Для того, чтобы соорудить стены веранды, необходимо выполнить следующие действия:

Широкая доска при помощи саморезов прикрепляется к плите ДСП.
На выполненный таким образом участок плиты сперва наносят клей, затем — гидроизоляцию. Можно вместо клея использовать специальный степлер для изготовления мебели. Но у такого метода есть недостаток: если в качестве утеплителя будет использоваться минеральная вата, то сделанные степлером крепления могут быть неравномерными. А это, в свою очередь, может привести к слёживаемости материала, что будет способствовать большим теплопотерям.
Затем наносится диффузионная мембрана.
К такой конструкции прикрепляется плита ДСП необходимой формы и размера.
По углам изготовленной панели прикрепляются железные уголки, а затем уже вся конструкция соединяется с каркасом террасы.
Все последующие элементы стены монтируются по таким же правилам.

Читайте так же: Как снять старую чугунную трубу от унитаза

Вместо деревянной доски в качестве материала для возведения стен можно использовать поликарбонат. Тогда крепёж выполняется с помощью термошайб, а уплотнители берут резиновые. Поскольку данный вид конструкции будет слишком герметичным, это может стать в дальнейшем причиной появления коррозийных повреждений на металлических трубах.

Монтаж кровли

Для начала необходимо определиться с материалом для покрытия крыши. После этого следует установить обрешётки на стропила, которые прикрепляются к верхней обвязке веранды. Также нужно выбрать вид кровли.

Это может быть:

Односкатная крыша

Двускатная крыша — используется в ситуациях, когда терраса устанавливается с боковой стены дома узкой стороной.

Многоскатная — самая сложная в исполнении, однако предполагает самый просторный полёт фантазии. Единственное, что нужно учитывать при строительстве такого вида крыши — это соблюдать уклон для отведения воды.

Стропильная система возводится, учитывая выбранный материал кровли:

Монолитный настил делается для гибкого материала.
Обрешётка — для металлочерепицы, шифера.

После сооружения стропильной системы надо приступить непосредственно к укладке кровельного материала, либо же сделать ещё дополнительно усиливающий элемент. Чтобы избежать провисания крыши, необходимо соорудить ещё несколько поясов из железа в форме зигзага.

Для этого нужно выполнить следующие действия:

Из металлических труб варится рама.
Между поясами из железа прикрепляются патрубки.
Перпендикулярно усиливающему элементу приваривается обрешётка.

Важно учесть, что этот элемент собирается на земле, а потом только сооружается на верху каркаса. Из кровельного покрытия можно выбрать ондулин, профнастил, металлочерепицу.

Для обеспечения хорошей шумоизоляции перед укладкой кровли на профильные трубы можно приспособить резиновые уплотнители. Листы укладывают внахлёст, соединяя их между собой оцинкованными болтами. Кровля должна выступать за территорию веранды на полметра для того, чтобы защитить веранду от осадков.

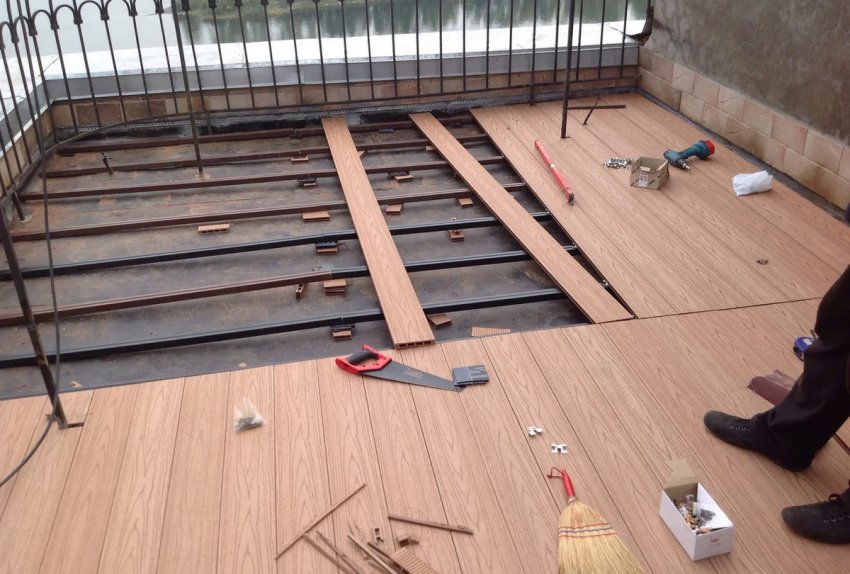

Установка пола

Даже если сама веранда предполагается из металла, пол чаще всего делается деревянным. Связано это с практичностью и с привлекательным внешним видом.

Этот материал обладает следующими полезными свойствами:

минимальность теплопотерь;
экологичность;
прочность;
лёгкость в придании ему эстетического вида — достаточно покрыть лаком от возможных повреждений.

Устанавливается пол на готовом фундаменте в таком порядке:

Для начала следует позаботиться об утеплении, для этого пустоты между землёй и настилом из досок заполняют утеплителем, например, керамзитом.
После следует сделать гидроизоляцию с помощью рубероида.
Поверх фундамента прикрепить деревянные лаги.
Затем уложить доски, соединения между которыми обрабатываются герметическим составом.

Поскольку веранда может быть открытой и подверженной влиянию неблагоприятных погодных условий, необходимо обработать деревянные элементы конструкции специальными пропитками. Это способно защитить пол от гниения досок, поражения различными микроорганизмами и, соответственно, от преждевременной порчи.

Декор и обустройство веранды

Прежде чем приступить к декорированию и оформлению веранды, следует учесть, что её можно воспринимать как отдельную комнату, но с особенным микроклиматом. Чаще всего отделку начинают с потолка, выбирая для этого лёгкий и влагоустойчивый материал.

Это может быть:

вагонка;
поликарбонат;
ПВХ-панель;
плетёные материалы.

Чтобы покрытие было гладким и ровным, стыки, образованные стенами и потолком, необходимо закрыть плинтусами. Вагонкой можно отделать не только потолок, а и стены террасы, при этом дизайн получится очень уютным и домашним. Поскольку этот материал со временем подвергается расширению, при его монтаже следует оставлять небольшие зазоры.

Такой материал, как поликарбонат, выполняет функцию не только как обшивка потолка, но и в качестве кровельного материала. Бывает самых разнообразных цветовых решений, лёгок и крепок. При этом бывают монолитные и сотовые панели — разница между ними и в цене, и в степени теплоизоляции. Поликарбонатом в современном мире спокойно можно заменить стекло, при том, что он не такой хрупкий и тяжёлый.

Если планируется использовать ПВХ-панели, то у них есть значительное преимущество — их лёгкость. Они подходят как для отделки потолка, так и для стен, а то и вовсе для обшивки всех комнат в доме. Потолок из панелей ПВХ выходит гладким и без стыков. Плюсом также будет то, что благодаря разнообразию цветовой палитры можно оформить интерьер в любом варианте.

Потолок из плетёных материалов — это плиты из связанных между собой бамбуковых побегов, что придаёт интерьеру особенный тропический шарм. Поскольку сами по себе эти плиты, монтированные в потолок, не представляют собой надёжную конструкцию, их между собой следует дополнительно фиксировать поперечными балками.

Когда речь идёт о стенах, тут будет уместным использование той же вагонки, панелей ПВХ, панелей МДФ или же оформление декоративной штукатуркой. О вагонке и ПВХ речь уже шла, теперь следует подробнее рассмотреть МДФ и штукатурку.

Панели МДФ состоят из экологичного материала, они способны обеспечить звукоизоляцию и долго удерживать тепло в помещении. Также их достоинством будет устойчивость к климатическим изменениям и резким перепадам температур. Они очень легки в монтаже.

Что же касается декоративной штукатурки, то она может являть собой рельефную покраску, или имитировать любой другой материал. Достоинств у такого вида декорирования много, следует лишь выбрать подходящую технику нанесения и цвет поверхности.

Далее следует задуматься об обустройстве пола на веранде.

Для этого можно подобрать следующие варианты:

бетонный пол;
линолеум;
плиточное покрытие;
доска;
каучуковый пол.

Простейшим из этих вариантов будет бетон, который чаще всего и оставляют на летних террасах. Этот материал обеспечивает прохладу во всём помещении в летнюю жару. Но недостатком такого пола будет то, что зимой в пристройке от него станет слишком холодно.

Если используется линолеумное покрытие, то стелить его можно прямо на бетон. Оно имеет такие положительные характеристики, как ударопрочность, тепло- и шумоизоляция. Что же касаемо остальных видов покрытия, то их выкладывают на полу по мозаичной схеме. Эти материалы достаточно влагоустойчивы, хорошо переносят перепады температур, а также стойки к механическим повреждениям и легки в уходе.

Необходимо рассмотреть подробнее, что же должно находиться на террасе в качестве мебели. Это могут быть столы и стулья, кресла и диваны. Можно использовать эту пристройку в качестве летней кухни, тогда уместными будут также серванты, навесные шкафы для посуды и кухонной утвари. Мебель может быть деревянной, пластиковой, плетёной, — самой разнообразной.

Прекрасно впишутся в интерьер веранды цветы и растения в вазонах, горшках. Расставить их можно и на полу, и на широких перилах, и на шкафах. Если веранда закрытая и тёплая, с большими окнами, её можно использовать в качестве зимнего сада.

Теперь вы знаете, что создать веранду на участке своими руками вполне реально. Такая конструкция станет хорошим местом для отдыха. При правильных подсчётах, с учётом алгоритма действий, рекомендаций к подбору материалов и наличия простых строительных навыков, вы сможете самостоятельно справиться с сооружением подобной конструкции, что позволит воплотить в жизнь собственные идеи и сэкономить бюджет.
