Кзс для соединения труб

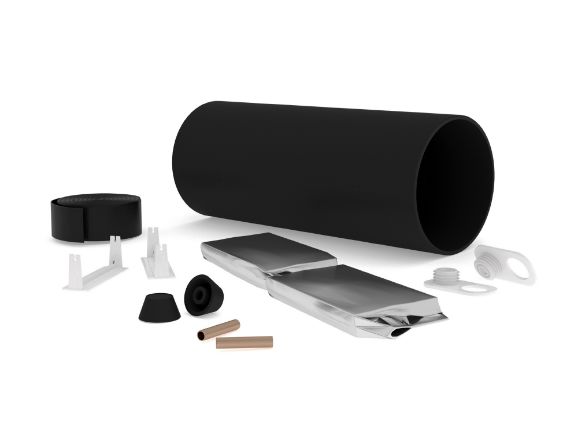

Комплект для заделки стыков с термоусаживаемой муфтой – КЗС(т)

В КЗС(т) для труб в полиэтиленовой оболочке входят:

муфта термоусаживаемая нарезная;
двусторонний рулонный адгезивный герметик шириной 40 или 50 мм;
жидкие компоненты ППУ-изоляции, расфасованные в монтажные пакеты с заливной горловиной или отрезным носиком;
комплектующие для монтажа СОДК;
пробки для стравливания воздуха из стыкового пространства и пробки заделки заливочных отверстий.

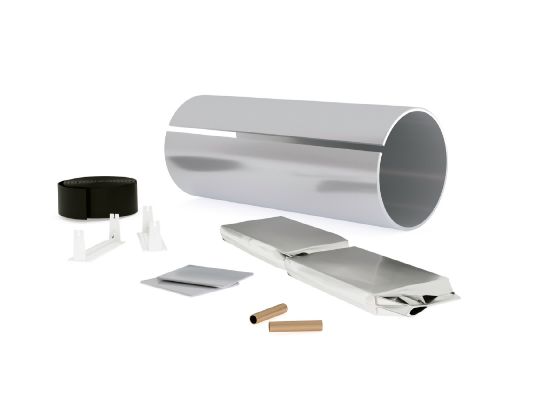

Комплект для заделки стыков с оцинкованной муфтой – КЗС(ц)

В КЗС(ц) для труб в оцинкованной оболочке входят:

стальной оцинкованный лист для кожуха (толщина равна толщине стальной оцинкованной оболочки трубы);
двусторонний рулонный адгезивный герметик шириной 40 или 50 мм;
жидкие компоненты ППУ-изоляции, расфасованные в монтажные пакеты с заливной горловиной или отрезным носиком;
комплектующие для монтажа СОДК;
латки из тонколистовой оцинкованной стали 50х50 мм для заделки заливочных отверстий.

Заделка стыков труб, покрытых ППУ изоляцией: материалы и методы

От качества заделки стыков труб в ППУ зависит работа всей магистрали

Выполнение заделки стыка

Муфта надевается на оболочку. Стык сваривается. Дальше прикрепляем к трубе ППУ держатели проводников СОДК, которые соединяются при помощи медных луженых гильз.

Затем нужно сдвинуть муфту по центру стыка, отметить на оболочке ее края. Далее обрабатываем наждачной бумагой, обезжириваем и обжигаем. Должна получиться матовая поверхность.

Отрезаем нужное количество адгезивной ленты. Приклеиваем ее к поверхности по окружности, используя газовую горелку (на расстоянии 1-1,5 см от отметок). Торцы должны быть внахлест 0,5-1 см.

Далее просверливаем в муфте два отверстия диаметром 2,5 см.

Прогреваем горелкой ленту, надвигаем муфту на стык по меткам. Небольшим пламенем прогреваем края муфты. Она должна уменьшиться и приклеиться к оболочке.

Одно из отверстий нужно заглушить, чтобы стравить воздух.

Затем удаляем перемычку в монтажном пенопакете, трясем его полминуты и отрезаем горловину. Заливаем содержимое в отверстие муфты. Далее глушим отверстие.

Когда пена затвердеет (понадобится около получаса), пробки из муфты нужно удалить.

При помощи горелки и специального паяльника нужно прогреть отверстие в муфте и коническую пробку с диаметром 2,5 см до плавления. Когда наружный слой расплавится, останется только впаять пробку в отверстие. Повторить процедуру со вторым отверстием.

Учитывая, что процедура заделки стыка труб ППУ, — дело непростое, лучше для выполнения этой процедуры обратиться к специалистам. Это будет надежнее и быстрее.

В объеме строительных работ одним из важных моментов является правильная тепловая изоляция, а также гидроизоляция соединений таких сложных трубопроводов, как изолированные трубы пенополиуретаном (ППУ). А заказать их можно у надежного поставщика, перейдя по ссылке https://uzti.su/katalog/truby-ppu/. Как правильно выполнить изоляцию таких соединений рассматривается ниже.

С целью ограничения влияния окружающих активных явлений на участок соединения труб из ППУ, а также продления срока их службы обязательным условием является качественное изготовление изолирующего слоя таких участков в соответствии с правилами технологии.

Типы КЗС

Основополагающими критериями при выборе КЗС являются тип защитного слоя, метод заливки места соединения труб. Далее описаны наиболее распространенные типы КЗС.

1. Для заделки стыков на теплотрассах, имеющих полиэтиленовый защитный слой, применяются КЗС типа термоусадочная муфта, пенопакет монтажный в составе:

муфта термоусаживаемая — 1 штука;
пенопакет монтажный — 1 штука;
Пробка коническая ПЭ (25мм) — 2 штуки, 1 штука для оболочек ≤ 315 мм;
Пробка-обезвоздушиваетль (пробка для стравливания воздуха) — 2 штуки, 1 штука для оболочек ≤ 315 мм;
Гильза медная луженая — 2 штуки;
Держатель проводников системы ОДК — 2 штуки;
Лента адгезивная (термоклей) — количество определяется диаметром изоляционного слоя.

2. Для заделки стыков на теплотрассах, имеющих защиту из ПЭ, применяются КЗС типа термолента, скорлупа в составе:

термолента — количество определяется диаметром изоляционного слоя;
скорлупа – 0,5 м;
Лента адгезивная (термоклей) — метраж вычисляется, исходя из диаметра изоляции;
Гильза медная луженая — 2 штуки;
Держатель проводников системы ОДК — 2 штуки.

3. Для заделки стыков на теплотрассах, имеющих оцинкованную защиту, применяются КЗС типа кожух из оцинкованного металла, скорлупа в составе:

кожух из оцинкованной стали — 1 штука;
Скорлупа – 0,5 м;
Лента адгезивная (термоклей) — метраж вычисляется, исходя из диаметра изоляции;
набор саморезов;
Гильза медная луженая — 2 штуки;
Держатель проводников системы ОДК — 2 штуки.

Читайте так же: Дренажная машина для прочистки труб

Типы изоляции участков соединения труб из ППУ

Отделка соединений труб из ППУ изолирующим слоем производится путем заливки целого объема участка соединения пенополиуретаном в жидком виде. Также можно применять специальные муфты (см. Электромуфты для труб) из пенополиуретана или скорлупу.

Для изолирования соединений стыков труб из ППУ выбран такой материал, как пенополиуретан, потому что при имеющейся малой толщине у него очень низкие показатели теплопроводности. В прежние времена при использовании таких трубопроводов теплоизолирующий материал постоянно увлажнялся, что приводило к значительным тепловым потерям в окружающую среду. Использование такого современного изолятора, как скорлупа из пенополиуретана позволило существенно снизить такие потери тепла через участки соединений труб.

Достоинства при использовании пенополиуретановой скорлупы в качестве изолятора такие:

такая скорлупа может применяться в северных районах с очень холодными зимами. Предельное значение выдерживаемой ППУ-ом температуры составляет минус 1300С;такой материал тепловой изоляции, является надежно устойчивым к влаге;в виде скорлупы такой материал также крепко устойчив к различным механическим воздействиям на стык.

Одним из важных моментов при проектировании систем трубопроводов является правильный выбор надежных и качественных составляющих для эффективного изолирования соединений ППУ.

С целью увеличения срока эксплуатации систем соединенных труб, необходимо надежно уплотнить все стыки. Использование термоусаживаемой муфты позволит надолго и без всяких потерь заизолировать соединение элементов. Такой способ уплотнения обеспечит равномерное изолирование всей площади соединения по физическим и механическим показателям изолирующего материала.

Установка изоляционного слоя для стыка

Перед началом соединительных работ необходимо подготовить трубы. Для этого, перед осуществлением сварки стыков на один конец трубы необходимо установить изолирующую муфтуопределенного диаметра.

При этом важно не нарушить защищающий слой на поверхности гидроизоляции труб из ППУ. Работы проводить необходимо постепенно и осторожно. После аккуратной установки муфты можно приступить к стыковке труб и их дальнейшему свариванию.

По окончании сварочных процессов следует испытать сварные швы на плотность. Далее, необходимо произвести объединение линий для системы дистанционного контроля, которое также необходимо проверить на надежную целостность всех подключений.

Выполнив гидроизоляцию стыков можно начинать установку тепловой изоляции.

Способ установки термоусаживаемой муфты

При этом необходимо иметь следующий инвентарь и материалы:

муфту из пенополиуретана;трубопровод определенного диаметра;стыковые соединения труб из ППУ;газовая горелка для сварки;мыльный раствор для испытаний герметичности;ППУ в жидком виде;пробка испытательная.

Первым делом на один край трубы необходимо натянуть муфту. После стыковки труб муфта нужно передвинуть так, чтобы линия соединения расположилась по центру муфты.

Сняв с нее защитный слой, посредством газовой горелки разогреть ее до образования полной усадки. Показателем усадки является преобразование муфты в бочкоподобную форму. С целью проверки муфты на герметичность, необходимо в предусмотренное отверстие вставить испытательную пробку, прокачать воздухом под давлением 0,5 атм.

Для полноценной проверки муфты на герметичность следует повторить испытания через 5 мин. Если давление константа, значит, усадка муфты произошла полностью. При снижении давления за это время возникает необходимость в проверке качества усадки муфты по краям, с помощью мыльного раствора.

Для ликвидации некачественного прилегания муфты необходимо ее установить более плотно.

После правильной установки муфты необходимо извлечь испытательную пробку и образовавшееся отверстие заполнить жидким ППУ-ом. Эта смесь после вспенивания должна принять твердую форму. Далее, все отверстия изнутри нужно заделать полиэтиленовыми пробками и приварить их к муфте, что позволит создать качественную гидроизоляцию, а также тепловую изоляцию соединенных труб.

Такой сварной способ с использованием муфт обеспечивает надежное противостояние соединений труб из ППУ перед экстремальными условиями окружающей среды – порывами ветра, ливнями, снегопадами, сильными морозами и перед механическими воздействиями.

С целью изготовления ППУ в жидкой фазе применяют специальный полиол в комбинировании с полиизоцианатом, которые являются составляющими специального пенопакета.При соединении этих компонентов образуется жидкая смесь, которая после вспенивания и увеличения в объеме впоследствии затвердевает.

Пенопакеты для заливки ППУ с целью изоляции соединений применяют потому, что они облегчают работу строителей при изолировании стыков, а именно уходит необходимость в разведении специального раствора и его небезопасном распределении по разным емкостям посредством леек. В результате этого процесс изоляции протекает быстро, качество уплотнений становится выше, а наличие вредных факторов ниже.В случае отсутствия возможности произвести заливку ППУ для изоляции стыка труб можно использовать скорлупу из пенополиуретана. Также применение такой скорлупы допускается и при частичном ремонте гидроизоляции соединений.

Скорлупа из ППУ имеет продолжительный срок службы, а ее прочностные качества и жесткая структура не дает образовываться даже малейшим сдвигам тепловой изоляции.Одной из главных задач, определяющих качество трубопровода из труб с ППУ-изоляцией, является правильный монтаж стыков. В продажу такие изделия поступают с неизолированными отрезками с двух сторон, что необходимо для простоты соединения. Если все работы проведены грамотно, то трубопровод будет надежно защищен от агрессивного влияния окружающей среды и будет демонстрировать максимальный срок эксплуатации.От качества заделки стыков труб в ППУ зависит работа всей магистрали

Читайте так же: Труба трубит труба поет трубач по улице идет

Порядок выполнения изоляционных монтажных работ

Правила выполнения монтажных работ аналогичны для каждого метода изолирования стыков:

Перед изоляцией места соединения труб необходимо проверить и освидетельствовать сварной шов, состыковать кабели системы ОДК, убедиться, что эта система функционирует;
Наиболее благоприятной для проведения работ считается температура окружающей среды выше «минус» 100 С, сухая погода;
Стальную трубу нужно зачистить блеска;
Со стыков труб счищается теплоизолирующий слой глубиной в 15 — 20 см, выполняется обезжиривание;
В случае использования муфты, ее необходимо центрировать, установить, выполнить отверстия, залить при помощи пенопакета;
В случае использования скорлупы, она устанавливается первоначально, далее термолента или кожух из оцинкованной стали (то, что используется в данном конкретном случае);
Для проверки результата заделки стыка согласно п.4.22 документа ГОСТ 30732-2006 используют опрессовку (давление — 0,05 МПа, длительность — 5 мин.).

Какой бывает изоляция стыков труб?

Заключительный этап строительства трубопровода, а именно изоляция стыков труб происходит, когда во всю открытую площадь помещается изоляционный материал – пенополиуретан. ППУ используется и для изоляции остальной длины конструкции, наносится изоляция в фабричных условиях.

Существует две технологии заполнения стыка:

Заливка стыков жидким пенополиуретаном.Монтаж пенополиуретановых скорлуп или муфт.

И первый, и второй метод можно назвать практичным и эффективным. Среди преимуществ скорлуп можно выделить следующие качества:

многие производители выпускают скорлупы с различными толщинами, что позволяет подобрать оптимальную теплоизоляцию для определенного климатического пояса. Усиленная изоляция окажется результативной даже при температурах, опускающихся за пределы -100 градусов;именно пенополиуретановый тип изоляции используется чаще всего, так как этот полимер отличается повышенной устойчивостью к влаге, давлению и механическим повреждениям;при использовании пенополиуретановой скорлупы, произведенной в фабричных условиях, пропадает риск неравномерности заливки жидкого полимера. А уязвимости изоляции приводят к преждевременному появлению коррозии стальной трубы под полимерным слоем.

Изолировать стыки можно методом заливки жидким полиуретаном

Вместе с этим, технология заливки жидким ППУ остается конкурентоспособной и обеспечивает высокую адгезию с существующими слоями изоляции.

Материалы для заделки стыков труб в ППУ изоляции

Выполнив соединение ППУ труб, изоляции следует подвергнуть все стыки. Немаловажным вопросом является и герметизация крепления муфты к стальной трубе. Наилучшим методом защиты креплений является использование клеевых адгезивных аппликаторов, обеспечивающих конструкции однородность и высокие показатели теплоизоляции.

Важно!Комплект для изоляции стыков труб ППУ также меняется в зависимости от типа оболочки изделия. Для ППУ труб с оцинкованной оболочкой применяется кожух из соответствующего материала, защищающий место стыка.

Для заделки стыков понадобится перечень следующих инструментов и материалов:

термоусаживающаяся муфта;металлическая щетка;растворитель;пропановая горелка;перманентный маркер;сверло с диаметром 25 мм;адгезивная лента;аппарат для опрессовки муфты;дренажные и вварные пробки;жидкий ППУ.

Материалы для заполнения неизолированных стыков имеют не только прямую конфигурацию. Для создания поворотов и углов предусмотрены фасонные изделия: тройниковые ответвления, переходники, Z-образные элементы, отводы, опоры и т.д.

При строительстве теплотрасс используются не только прямые отрезки труб, но и различные фасонные части; места их соединений также требуют тщательной изоляции

Стоимость работ на трубе ∅
Услуга	89/160	108/180	133/225	159/250	219/315
Работа по изоляции стыка	2 315р.	2 415р.	2 501р.	2 743р.	2 861р.
Работы по изоляции разрезного стыка	3 286р.	4 235р.	4 662р.	4 867р.	6 801р.
Работы по приварке доп.оболочки под усиление	2 723р.	2 734р.	2 752р.	3 097р.	3 116р.

273/400	325/450	426/560	530/710	630/800
Работа по изоляции стыка	3 325р.	3 490р.	4 082р.	5 215р.	6 318р.
Работы по изоляции разрезного стыка	7 413р.	7 554р.	7 736р.	9 154р.	9 385р.
Работы по приварке доп.оболочки под усиление	4 090р.	4 133р.	4 169р.	5 741р.	7 707р.

720/900	820/1000	1020/1200
Работа по изоляции стыка	7 065р.	9 280р.	11 490р.
Работы по изоляции разрезного стыка	11 630р.	15 642р.	21 070р.
Работы по приварке доп.оболочки под усиление	7 950р.	14 466р.	18 732р.

* тарифы на нестандартные работы, а также на заделку стыков в нестандартных условиях (отклонения от нормы СНИП) договорные, * тип стыков до д. 426 рассчитан как безманжетные, свыше д. 426 мастичные (с аппликаторной лентой) либо электросварные, * тарифы указаны без НДС
